Электропечь ванная с внешним обогревом прокалочная ЭВВО-650/1100
Оставить заявкуЦена: по запросу
Электропечь предназначена для установки и регулирования температуры до плюс 1100°С в рабочем пространстве электропечи. Электропечь предназначена для термической обработки металлов.
Электропечь работает от трехфазной электрической сети переменного тока, частотой 50±1 Гц, напряжением 380±10% В.
Электропечь отнесена к виду климатического исполнения – УХЛ4.2 по ГОСТ 15150.
Описание
Управление работой электропечи выполняет тиристорный многоступенчатый регулятор мощности трехфазный ТРМ-3-ПИД251-3Т-А.
Информация, индицируемая на лицевой панели регулятора электропечи:
— величина задающего сигнала;
— ток нагрузки;
— режим работы;
— значение программируемых уставок;
— коды ошибок.
Встроенный ПИД-регулятор позволяет непосредственно управлять температурой, темпом нагрева и охлаждения объекта путем воздействия на управляющий вход регулятора. ПИД-регулятор может управляться местно с панели управления или удаленно по протоколу ModBus.

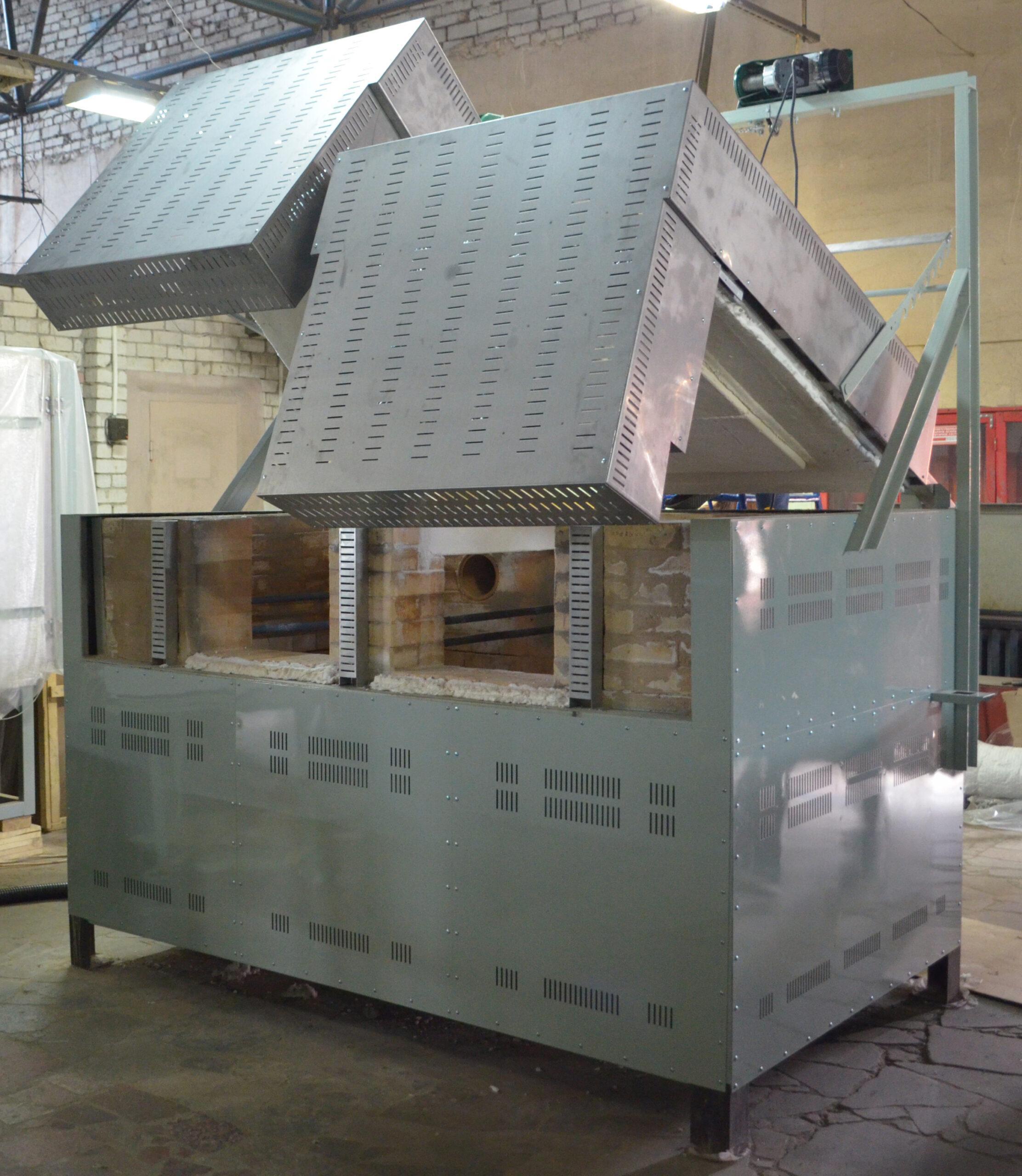

На каркас электропечи монтируется опорная рама подъемного механизма для обеспечения плавного и безопасного подъема и опускания крышки электропечи.
Механизм подъема электропечи оснащен выносным пультом управления. На выносном пульте управления имеется кнопка аварийного отключения.
Внутренняя ванна электропечи металлическая, футерованная огнеупорным кирпичом стойким к щелочному расплаву (NaOH). При видимых разрушениях кирпичной кладки электропечи необходимо произвести ее ремонт путем замены разрушенных кирпичей на новые марки ШЛ-1,3.
На под ванны электропечи укладывается поддон, состоящий из 4 металлический листов, устанавливаемых внахлест. В комплект поставки входит дополнительный поддон.
На задней стенке электропечи имеется впускной коллектор для осуществления системы подачи сжатого воздуха и два вентиляционных отверстия для подключения вытяжной (приточной) вентиляции.
Электропечь при эксплуатации устойчива к воздействию климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ 4.2 и должна эксплуатироваться в закрытых помещениях при температуре окружающего воздуха от +10 до +35 °С, относительной влажности 80 % при +25 °С и атмосферном давлении 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Характеристика | Значение |
---|---|
Максимальная температура нагрева, °С |
1100 |
Рабочая температура, °С |
1000 |
Время разогрева от Токр.ср до рабочей температуры при незагруженной печи, мин, не более |
420 |
Размеры полезного пространства ванны электропечи, мм, не менее: Ширина×Глубина×Высота |
1760×840×430 |
Габаритные размеры электропечи в открытом состоянии с опорной рамой подъемного механизма, мм, не более: Ширина×Глубина×Высота |
2470×2130×3030 |
Масса электропечи, кг, не более |
4000 |
Номинальная мощность, кВт, не более |
60 |
Напряжение питающей сети, В; Частота, Гц |
380±10%; 50±1 |
